钢丝绳选用计算公式

[作者:jsxihu] [日期:17-12-26] [热度:]

钢丝绳选用计算公式

钢丝绳选用计算公式    N×sinα/F>1.33*

N — 钢丝绳折算股数

P — 破断拉力(kg)

F — 吊装工件重量(kg)

α— 绳扣与吊装工件水平线夹角

50吨吊车以上安全系数为6,50吨吊车以下安全系数为8

*如钢丝绳绕圈使用,则安全系数还应乘上不均衡系数1.33

破断拉力经验公式       P = a2/2       (吨)---钢丝公称抗拉强度170kgf/mm2

P = 52d2/1000   (吨)---钢丝公称抗拉强度170kgf/mm2

[P] = P'/k      (吨)

P—经验法折算的破断拉力、a=d/3.175(折算成英分)

D  — 钢丝绳直径(单位:mm)

[P] — 单股钢丝绳许用拉力

K  — 安全系数(50T以下8倍、50T以上6倍)

吊装富裕量计算公式  (G-G1-F)/G>0.1*

G  — 工况下吊车额定起重量(t)

G1 — 工况下吊钩索具自重(t)

F  — 吊装工件重量(t)

*吊车安全作业系数最低值为0.1

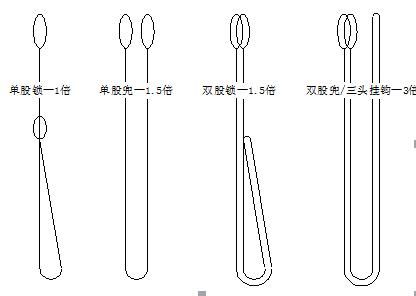

钢丝绳使用形式   钢丝绳使用分为单股锁扣(1倍)、单股兜(1.5倍)、双股锁扣(1.5倍)、双股兜或三头挂钩(3倍)等。

吊装用术语:      绳扣、腰部、跑绳、溜绳、兜、锁、旋转半径、转臂中心、支腿跨距、安全净距、报警极限

37+1钢丝绳主要数据

(钢丝公称抗拉强度,170kgf/mm2)



直径D(mm)

钢丝总断面积mm2

参考重量kg/100m

钢丝破断拉力总和Sb(kgf)

钢丝绳

钢丝

破断拉力Sb

不均衡系数φ

破断拉力P

15.0

0.7

85.39

80.27

14500

0.82

11890

17.5

0.8

111.53

104.8

18950

0.82

15539

19.5

0.9

141.16

132.7

23950

0.82

19639

21.5

1.0

174.27

163.8

29600

0.82

24272

24.0

1.1

210.87

198.2

35800

0.82

29356

26.0

1.2

250.95

235.9

42650

0.82

34973

28.0

1.3

294.52

276.8

50050

0.82

41041

30.0

1.4

341.57

321.1

58050

0.82

47601

32.5

1.5

392.11

368.6

66650

0.82

54653

34.5

1.6

446.13

419.4

75800

0.82

62156

36.5

1.7

503.64

473.4

85600

0.82

70192

39.0

1.8

564.63

530.8

95950

0.82

78679

43.0

2.0

697.08

655.3

118500

0.82

97170

47.5

2.2

843.47

792.9

143000

0.82

117260

52.0

2.4

1003.80

943.6

170500

0.82

139810

56.0

2.6

1178.07

1107.4

200000

0.82

164000

60.5

2.8

1366.28

1284.3

232000

0.82

190240

65.0

3.0

1568.43

1474.3

266500

0.82

218530



注:钢丝绳破断拉力P = Sb×φ(Sb-----理论破断拉力,φ----不均衡系数)

钢丝绳许用拉力[P] = P / K (P-----钢丝绳破断拉力,K ----安全系数)



安全系数K



使用场合

拖拉绳

手动卷扬机

机动卷扬机

捆绑绳索

安全系数

3.5

4

5

6-8
