我国不锈钢丝绳发展足迹纪实摘编

我国不锈钢丝绳发展足迹纪实摘编

1．我国不锈钢丝绳行业首篇文章发表

1978年第3期金属制品行业核心杂志《钢丝与钢绳》杂志发表遵义金属制品研究所崔道根撰写的我国不锈钢丝绳行业的专著——《微型不锈钢丝绳的试制和生产》 。

2．微型不锈钢丝绳的起步与产品

    2.1贵州遵义金属制品厂不锈钢微型钢丝绳产品

创刊于1954年的，由中国科学技术协会（CAST）主管，由中国金属学会、钢铁研究总院和北京钢研柏苑出版有限责任公司主办的《钢铁》杂志1980年第1期发表《贵州遵义金属制品厂不锈钢微型钢丝绳产品》的载文。

贵州遵义金属制品厂不锈钢微型钢丝绳产品

    本产品具有强度高，耐磨性好，耐疲劳性能良好和良好耐腐蚀性等特点。

    本产品广泛适用于复印机、医疗器械、电子计算机、电子通讯设备和各种仪表等。

                                表1

序号	钢丝绳结构	钢丝绳直径mm	丝径mm	破断拉力Kg
1	1×3	0．11	0．05	0．9
2		0．15	0．07	1．9
3		0．25	0．12	6．0
4		0．63	0．30	36．1
5	1×7	0．15	0．05	2．4
6		0．27	0．09	8．5
7		0．39	0．13	16．2
8		0．81	0．27	70．2
9		1．02	0．34	99．0
10	3×7	0．19	0．03	2．3
11		0．25	0．04	4．0
12		0．32	0．05	6．8
13		0．70	0．11	35．0
14		1．07	0．17	74．7
15		1．27	0．20	98．0
16	7×3	0．19	0．03	2．4
17		0．25	0．04	4．2
18		0．33	0．05	6．5
19		0．45	0．07	12．6
20		0．58	0．09	23．7
21		0．71	0．11	32．4
22		0．84	0．13	46．0
23		1．28	0．20	88．3
24	7×7	0．27	0．03	5．8
25		0．36	0．04	9．8
26		0．45	0．05	15．3
27		0．63	0．07	30．6
28		0．81	0．09	54．0
29		1．00	0．11	76．0
30		1．20	0．13	108．0



      2.2内部资料记实原上海第二厂微细18—8不锈钢丝绳

      原上海第二钢铁厂微细18—8不锈钢丝绳

     1）产品类型：钢丝绳

     2）牌号：18—8型不锈钢

     3）化学成分：（%）

 C        　　 Cr           Ni        　　Ti       Si      Mn

≦0．12   17．00~19．00   8．00~11．00   ~0．80    ≦1．00  ≦2．00

     4）钢丝绳结构、规格：

3×7  0．30mm   0．40mm   0．50mm

   7×7  0．45mm   0．60mm   0.．90mm

     5）技术条件：专用技术协议

     6）力学性能

表2 力学性能

品种	公称直径		参数破断拉力 Mpa	参数重量     kg/100m
3×7	钢丝绳	钢丝
	0．30	0．05	50	0．04
	0．40	0．065	80	0．06
	0．60	0．10	200	0．114
7×7	0．45	0．05	116	0．08
	0．60	0．065	197	0.．13
	0．90	0．10	466	0．31

  7）不锈钢丝绳生产工艺

不锈钢丝 → 捻股 → 合绳 → 检验

8）产品特点及用途

本产品采用不锈钢丝做原料，具有良好耐腐性，不锈钢丝绳作传动时具有噪音小，传动平滑，刚性好，变形小等特点，适用与热工仪表，无线电设备和仪器传动用。例如上海无线电二十六厂，大华仪表厂等均已采用。

3．1991年—1995年3家企业不锈钢丝绳通过省、部级技术鉴定

    3.1兴化市钢丝绳厂生产的不锈钢丝绳通过鉴定

“ 江苏省兴化市钢丝绳研制的微型不锈钢丝绳，日前通过了江苏省冶金厅主持的新产品鉴定，与会专家一致认为，该厂研制的结构为1×3、1×7、6×7+IWS、3×7、6×19+ IWS、直径φ0．5～3．0毫米的不锈钢丝绳产品质量达到GB9944—88标准，填补了江苏省生产不锈钢丝绳的空白，该厂1991微型不锈钢丝绳产量达16吨，产品合格率90%以上，获得良好的企业经济效益和社会效益，与会专家希望该厂进一步加强全面质量管理，进一步完善检验手段，力争产品进入国际市场而不懈努力。（鑫）”

    3．2冶金部金属制品研究院开发成功汽车机盖拉线用不锈钢丝绳

由冶金部金属制品研究院研制和生产的汽车机盖拉线用1×19φ1．2mm微型不锈钢丝绳于1991年10月31日通过了部级鉴定。

该产品是采用电磁重熔冶炼的不锈钢盘条作原料，经过特殊的拉拔工艺，捻制成结构合理的微型不锈钢丝绳。经质量检验和专家鉴定，一致认为其力学性能、不松散性、光洁度、柔软性及自然伸直性等技术性能达到美国克莱斯勒汽车公司进口的实物质量水平，填补了国内空白。

该产品的研制成功，使大连市旅顺汽车配厂制造的汽车机盖锁拉装置配套北京吉普汽车有限公司的JEEP切诺基桥车，得到美国CMC公司认可。因此该产品对我国高级轿车配件的国产化起到积极促进作用。（李正仁）

                  原文载于1991年第6期《金属制品》杂志第5页

     3．3江苏钢绳集团不锈钢丝绳的鉴定

鉴定号：（95）苏冶科鉴字24号

鉴定日期：1995年11月17日

成果简况

该产品具有耐热、耐碱、耐酸、耐腐蚀等突出优点，其结构为1×19-1.0～5.0mm、7×7-1.2～8.0m、7×19-3.0～12mm，材质为AISI304和AISI316。广泛应用于航空航天、石油化工、机械电子、海洋工程、生物工程等各个领域，是“高、精、尖、小”的特色产品，市场潜力巨大。该产品捻制平整，紧密，不松散，无应力，表面光亮、伸长率小，疲劳性能好，产品处于国内先进水平，实物质量达到MIL-W-83420D标准，具有较好的发展前景和显著的经济效益。

            选自《江苏省1991年—1995年线材制品行业12篇技术资料》

4．各种杂志文章中有关不锈钢丝绳的陈述

    4．1减振缓冲的钢丝绳隔振器

    “……弹簧材料为一种多股不锈钢丝绳，隔振器的刚度和阻尼取决于钢丝绳直径、钢丝绳的股数、长度，圈数和缠绕方式……。”

                  摘自1985年第2期《噪声与振动控制》杂志第3—12页

    4．2“ 船舶动力机械不锈钢钢丝绳减振装置”通过技术鉴定

     “1997年1月7日，由湖北省科委主持，在武汉对由海军工程学院等单位研制的“船舶动力机械不锈钢丝绳减振装置”进行了技术鉴定。专家们一致认为：应用该项技术使长江轮船公司某柴油发电机隔振系统的振动落差由10db提高到18．6db，使机组的振动烈度由D级提高到B级。从而有效地提高了机组的运行可靠性和船舶的航行舒适度，带来了极大的经济效益和社会效益，达到了国际先进水平。

    该项技术采用由海军工程学院研制的具有非线性刚度的不锈钢钢丝绳减震器作为系统的隔离元件，并针对振动机组进行优化设计而研制成不锈钢钢丝绳减振装置。它具有非线性软特性的刚度，因此隔离系统能自动地避开共振。经实船应用表明，该装置成功地既要提高振级落差，又要降低振动烈度的重大工程难题，且对使用环境没有特殊要求，不仅适用于船舶动力机械，也可推广到其他动力机械，具有广阔的应用前景。”

                  摘自1997年第1期《海军工程学院学报》

    4．3一种新型的非线性隔振器//拱型不锈钢丝绳隔振器

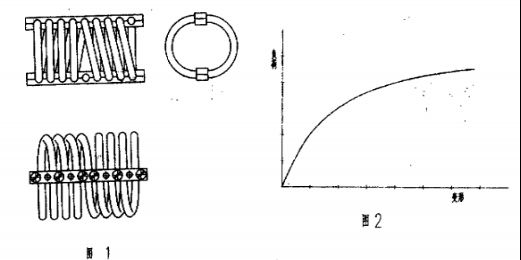

   “……传统的螺旋弹簧隔振器和橡胶隔振器大多为线性隔振器，它们的变形与所受的外力近乎线性关系。八十年代用不锈钢丝绳绕制的螺旋线钢丝绳隔振器在国外被广泛应用。我国有许多科研单位、院校和工厂也研制了这种隔振器，如图1所示。这种隔振器的显著特点是它的变形随外力增加迅速加大，呈如图2所示的非线性。这意味着，隔振器在变形过程中将大量吸收能量。这一特性对设备、仪器和仪表防冲击特别有价值。







”

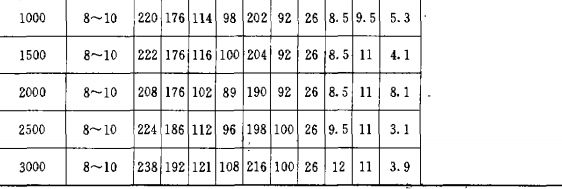

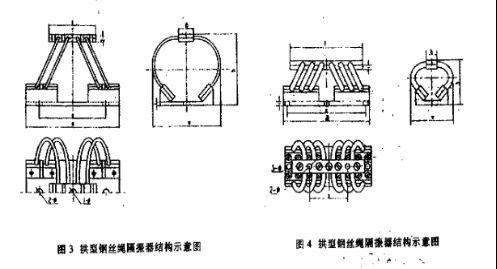

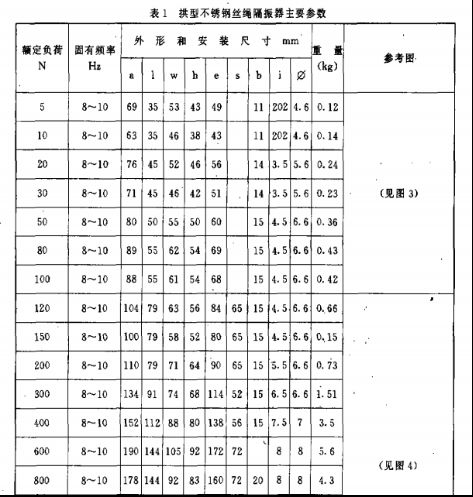

                       摘自1997年第4期《船舶设计技术交流》

    4．4二滩水电站大坝高层高速电梯简介

   “为了解决电梯井道壁变位问题，奥蒂斯对滚动导轮进行了改造，增大了滚轮直径，并加大了弹簧的调节范围，以避免道壁变位而引起震动；通过曳引钢丝绳复绕来加大打滑系数，防止钢丝绳打滑。保证电梯的正常运行，为保证安全，奥蒂斯公司按照95%的湿度指标进行设计，改常规φ13．5mm钢丝绳为φ16mm不锈钢丝绳，所有紧固件用不锈钢制造，所有电气设备的保护达到 IP54标准，并对设备进行了特殊喷漆。”

                          摘自2000年第5期《水力发电》

    4．5绞线综合拉断力试验方法的探讨

“……不锈钢丝绳、青铜复绞线是我厂常用外购件，工厂规定此类产品在入厂时进行综合拉断力检验。不锈钢丝绳采用GB8358—87《钢丝绳破断拉伸试验方法》中规定的浇铸法，……

   试验件见表1



序号	名  称	结  构	外径 （mm）	拉断力 （≯KN）
1	不锈钢钢丝绳	6×19+IWS（7×19）	8．75	54．0
2	……			……
3	不锈钢钢丝绳	1×19×7	3．20	8．55



 2．3压缩量

    结合我厂设备情况，对一系列内孔尺寸压接后的效果进行了试验，最后确定各内孔尺寸见表2。

                                           表2

名称	φ1	φ2	D	L	材质
φ8．75不锈钢钢丝绳	16．0	φ0．20   -0．30	14．5	100	Q235
φ3．2不锈钢钢丝绳	11．0	3．5	9．7	40	LD5
……					……



φ为实测直径

其中第一种不锈钢钢丝绳尺寸变化较大，不能直接确定压接管内控尺寸，需根据外径确定。”

                   摘自2001年第1期《铁道技术监督》

4．6不锈钢丝绳隔振器

   不锈钢钢丝绳隔振器由于其阻尼大、吸振性能好、抗冲击、抗腐蚀等优点，近几年来在船舶精密设备抗振底座的应用方面已露头角。无锡市江大隔振器有限公司开发的CS、CSC系列不锈钢丝绳隔振器通过特定的结构设计，使隔振器的刚度具有渐软的非线性，在低振区，隔振器较硬，保证了设备的稳定性：随振幅的增大，隔振器逐渐变软，使固有频率远离激振频率，起到对系统的隔振作用，同时它的固有大阻尼又使隔振器可以吸收和耗散大量的低频和高频振动。在共振频率下，放大倍率不大于3．5倍，使振动的传递大大降低，尤其在强冲击下产生弹性变形而不触底和不产生永久变形的特点，满足了舰用Ⅰ级抗冲击要求，1990年3月中国人民解放军海军技术装备部舰艇部、中国船舶工业总公司军备部组织通过了对该厂此项新产品的鉴定，目前已在多型军舰上使用，对各种设备起到良好的保护作用。

                    原文载于2004年第1期《船舶工程》

 4．7桑德维克开发新的钢丝绳用钢

     文摘：桑德维克材料技术公司宣称开发了新的精密不锈钢钢丝绳用钢，这种钢可用于制造为酸性服务的光面钢丝和索道钢索，具有操作和成本效益，包括减少了停车时间。钢号为sandvk sanicro36Mo,新钢中是一种高氮、高合金的奥氏体合金，可用于极恶劣的使用条件。这种钢具有高抗拉伸强度，在氯化物、H2S和CO2环境中具有优良的耐腐蚀性能，在具有侵蚀性的油井条件下以获得现场实践证明。

                        原文载于2005年第2期《不锈  市场与信息》

     4．8高性能细规格压实钢丝绳研究

   “……2006年K1×7—1．90不锈锻打钢丝绳先后通过了国外客户的实物样品检测和现场生产审核，产品开始向北美市场出口。……”

              摘自《金属制品》2010年第5期

    4．9电气化铁路用钢丝绳的研究与生产

   “……（2）直接面对大气环境的外层股采用不锈钢，其他部分采用碳钢，这种复合材质在保证防腐性能的同时，大大提高了力学性能。……

   2．3．1原料选择

     高碳钢盘条和不锈钢盘条是钢丝绳生产的主要原料，其质量的好坏，钢号的正确选择直接影响到钢丝绳的使用寿命。根据钢丝的公称直径，钢丝绳用材料应采用符合GB/T4354，GB/T4556规定的高碳盘条和不锈钢盘条，碳素钢盘条其硫、磷质量分数均不大于0．030 %，不锈钢盘条选用304材质。……”

                 摘自《金属制品》2011年第4期

    4．10天津冶金集团为航天工程研发供应不锈钢丝绳

天津冶金集团金鼎科技开发公司曾为我国自主研制的人造卫星和CZⅡ型捆绑式火箭配套专用钢丝绳。2007年接受委托，金鼎科技研制载人航天空间对接机构用不锈钢丝绳。

    该产品成功用于天宫一号和神州八号、神州九号、神舟十号飞船对接系统，随天宫一号接受了三年多在轨运行的考验，圆满完成与神州飞船的六次对接、六次分离任务，性能稳定、安全可靠，得到了航天科技集团对接研究生产单位的充分肯定。2013年金鼎科技又承接了研制应用的我国第一代宇宙空间站对接系统的专用特殊钢丝绳和宇航服专用钢丝绳两项载人航天工程配套任务。

原文载于《不锈  市场与信息》2013年第24期

    4．11  BRIDON压实不锈钢缆和结构固定组件



           摘自《全国金属制品信息网第23届年会暨2013年金属制品行业技术信息交流会论文集》

    4．12 凤凰谷影艺宫屋面绿化施工技术

   “……针对30°～45°的坡屋顶，采用聚酯无纺布制成的生态长袋，按“马鞍式”布设进行保土和固定，既能很好地解决大坡度屋面绿化种植的问题，又起到预期的美化效果；同时，利用屋面预埋固结件做不锈钢钢丝绳防护，既便于维护，又保障了人员的作业安全。具体做法为：采用30mm×30mm热镀锌角钢做成2m×2m的网络框架，用不锈钢钢丝与屋面预埋件绑扎固定，成为加筋龙骨，也可固定生态长袋，然后满铺30mm厚专用粘结剂，专用粘结剂采用粘结剂、黄沙、水泥按照1：15：15的质量比混配而成，边铺边将生态长袋底部顺着屋面坡度粘结在屋面上，同时在生态长袋中填满轻质复合营养土，并将灌满土后的生态用不锈钢钢丝捆扎在框架上，以提高牢靠性，生态长袋固定好后，需养护12h，养护期间不能上人，不能拉扯，以确保专用粘结剂粘结牢固。生态长袋+不锈钢钢丝绳防护固土的做法。”

             摘自《中国建筑防水》2014年第19期
