钢丝绳的简要分类

[作者:jsxihu] [日期:17-12-19] [热度:]

钢丝绳的简要分类——



一、钢丝绳分类


(一)、圆股钢丝绳           GB1102—74    《圆股钢丝绳》

  1、按结构分:

        1.1 单捻(股)钢丝绳:

    1)单股钢丝绳:

    由一层或多层圆钢丝螺旋状缠绕在一根芯丝上捻制而成的钢丝绳;





GB/T9944——2002《不锈钢丝绳》标准列入的单股钢丝绳结构

单股钢丝绳、结构、 公称直径    表1

类别

结构

公称直径/mm

钢丝绳

股绳

1×3

1×3

0+3

0.15—0.65

1×7

1×7

6+1

0.15—1.2

1×19

1×19

12+6+1

0.60—6.0

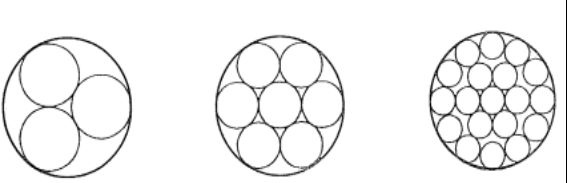

1×3                                              1×7                                              1×19


国内企业生产的较大直径的单股不锈钢丝绳

1×19——20mm

1×37——28mm

1×61——38mm    400m

1×61——42mm    500m      销往台湾

1×91——45mm               系列非标产品


2010年贵州钢绳股份有限公司成功生产一批8×19S+FC—16、18、20mm海上救生艇用不锈钢丝绳;

2012年又生产一根直径为60mm、绳重3.75吨的不锈钢丝绳,是该公司生产的最粗直径不锈钢单股绳,同时也是国内之最。

 法尔胜泓昇集团有限公司线接触绳基地利用现有设备优势,部分更新变形器、压线瓦、研发成功6×9W+IWR—32mm不锈钢丝绳。(这是GB/T9944—2002不锈规定的标准没有列入的结构、规格)

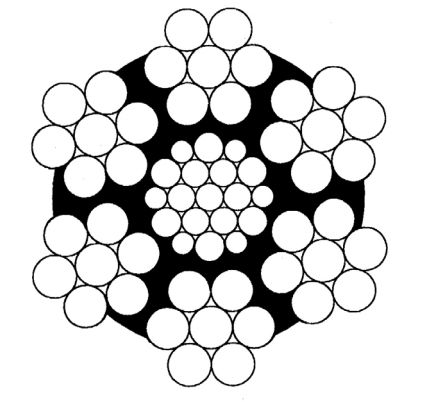

图1  6×9W+IWR结构钢丝绳



 2)半密封钢丝绳

中心钢丝周围螺旋状缠绕着一层或多层圆钢丝,在外层是由异型丝和圆形丝相间捻制而成的钢丝绳;





 3)密封钢丝绳:

中心钢丝周围螺旋状缠绕着一层或多层圆钢丝,其外面由一层或数层异型钢丝捻制而成的钢丝绳



        1.2双捻(多股)钢丝绳:

由一层或多层股绕着一根绳芯呈螺旋状捻制而成的单层多股或多层股钢丝绳



6×7+FC

        1.3三捻钢丝绳(钢缆):

   多根多股钢丝绳围绕着一根纤维芯或钢绳芯捻制而成的钢丝绳


三捻钢丝绳(缆绳)
 全称:6[6(6+1)+NF]+NF
简称:6×6×7+7NF



2、按直径分:

    (1)细直径钢丝绳,即直径<8mm的钢丝绳

     我公司在《全国工业产品生产许可证申请书》中报的产品品中规格型号:

     结构类型: 1×3、1×7、1×19、3×7、6×7、6×19S、6×19(b)类

     b类——点接触类钢丝绳

    直径范围:0.6mm ~8.0mm(属于细直径钢丝绳)

    工序类型:完整工序

   (从盘条采购至完成产品加工——热处理—拉丝——捻股——合绳)

     国内钢丝绳行业又细分为微细钢丝绳、超细规格钢丝绳两种钢丝绳。

     微细钢丝绳用于PU(以聚氨酯为基础材料)同步带

    本发明涉及一种微细钢丝绳,其特点在于它由直径小于0.01mm的超细碳素钢丝捻制而成,微细钢丝绳的直径为0.08—0.24mm。捻制的微细钢丝绳高强度、低应力、通条性能好、与皮带材料粘结力高。

超细规格钢丝绳:

(现有水平制绳钢丝为0.04mm)



    (2)普通直径钢丝绳,即直径≥8—60mm的钢丝绳

    (3)粗直径钢丝绳,即直径>60mm的钢丝绳

3、按用途分:

    3.1依据惯例:

      (1)一般用途钢丝绳(含钢绞线)

      (2)电梯用钢丝绳

      (3)航空用钢丝绳

      (4)钻深井设备用钢丝绳

      (5)架空索道及缆车用钢丝绳

      (6)起重用钢丝绳

      (7)预应力混凝土用钢绞线

      (8)渔业用钢丝绳

      (9)矿井提升用钢丝绳

    (10)轮胎用钢帘线

     (11)胶带用钢丝绳

3.2按照《钢丝绳产品生产许可证实施细则》分类:

     3.2.1通用钢丝绳

重要用途钢丝绳、不锈钢丝绳、粗直径钢丝绳、一般用途钢丝绳、密封钢丝绳、压实钢丝绳、

3.2.2专用钢丝绳

电梯用钢丝绳、索道用钢丝绳、输送带用钢丝绳、操纵用钢丝绳、平衡用扁钢丝绳、公路护栏用镀锌钢丝绳、航空用钢丝绳、电梯门机用钢丝绳、石油天然气工业用钢丝绳



           平衡用扁钢丝绳(编织钢丝绳)



4、按表面状态分:

    (1)光面钢丝绳

    (2)镀锌钢丝绳、热镀锌铝稀土钢丝绳

    (3)涂塑钢丝绳



                    涂塑不锈钢丝绳



                 填塑钢丝绳

 5、按股的断面形状分:

    (1)圆股钢丝绳

    (2)异形股钢丝绳





                     三角股钢丝绳



6、按钢丝在钢丝绳绳股中的接触状态兼顾捻制过程特性分:

    (1)点接触钢丝绳

           钢丝多次组捻成股



                          常见的6×7+FC结构钢丝绳

    (2)线接触钢丝绳

          钢丝一次捻制形成绳股





                         粗细式

              1 ×19 W结构钢丝绳(股结构:1+6+6/6)



    (3)压实股钢丝绳(面接触钢丝绳)

            对线接触的绳股进行压实加工而形成的合绳用绳股



7、按捻法分:

      右交互捻、左交互捻、

    右同向捻和左同向捻四种

8、按绳芯分:

(1)纤维芯-应用天然纤维(如剑麻、棉纱)、合成纤维和其他符合性能要求的纤维制成

(2)钢芯(又称金属芯)-分独立的钢丝绳芯和钢丝股芯。

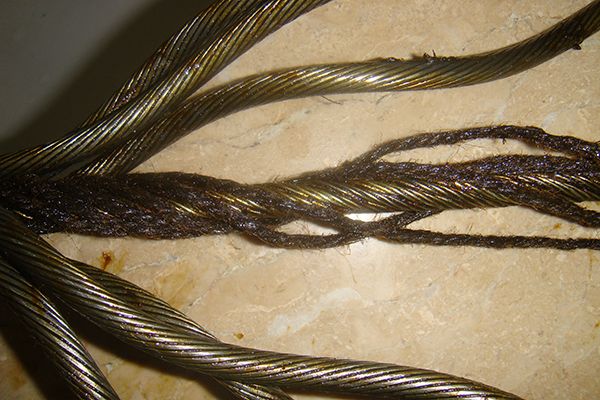

(3)钢麻混合绳芯钢丝绳

吊钢水包用压实股钢—纤维复合芯钢丝绳的研制







 9.按制造方法分:

(1)捻制钢丝绳



                            6×19S+FC

(2)编织钢丝绳



    10.按所用线材钢种分类

    1)碳钢钢丝绳

    2)不锈钢丝绳

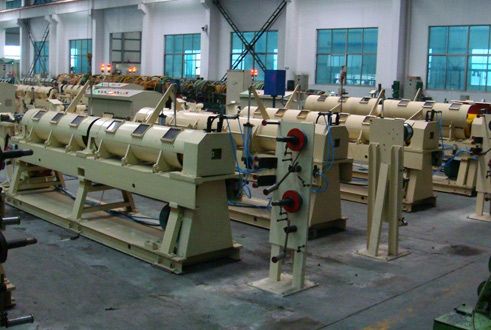

        同行企业的不锈钢丝绳的捻股设备
