欢迎访问江苏星火特钢有限公司网站!

0523-83789696
Email:fred@jsxihu.com

江苏星火特钢有限公司 >> 钢绳百科 >> 构造 >> 6×19W 的7×7和 1×37不锈钢丝绳的疲劳试验对比

构造

 6×19W 的7×7和 1×37不锈钢丝绳的疲劳试验对比

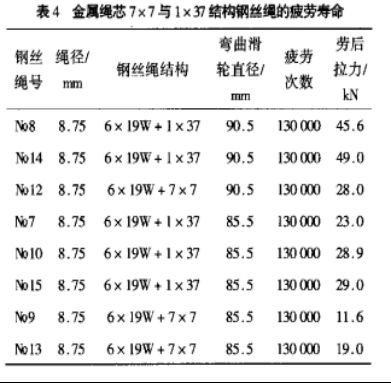

从表可以看出,对于不锈钢丝绳6×19W—8.75mm,在其它技术参数和试验参数相同的条件下,1×37金属绳芯的不锈钢丝绳№8,,№14的劳后破断拉力值与7×7绳芯的不锈钢丝绳№12相比,高70%左右。

同样,具有1×37金属绳芯的不锈钢丝绳№7,№10,№15劳后破断拉力值比7×7绳芯不锈钢丝绳№9,№13 高73%。因此可以说6×19W—8.75mm,不锈钢丝绳,金属绳芯1×37结构疲劳性能优于7×7金属绳芯。


(本材料根据刘桂森、衡俊华联合撰写、发表在2002年第2期金属制品杂志上的《影响钢丝绳疲劳寿命的几种因素》论文中相关资料摘剪)


版权所有@2015江苏星火特钢有限公司
地址:江苏省兴化市戴南镇兴达大道西侧北1号
邮编:225721
电话:0523-83789696   13914519369
传真:0523-83781076
   苏ICP备16042923号

客服服务 QQ咨询 电话咨询
